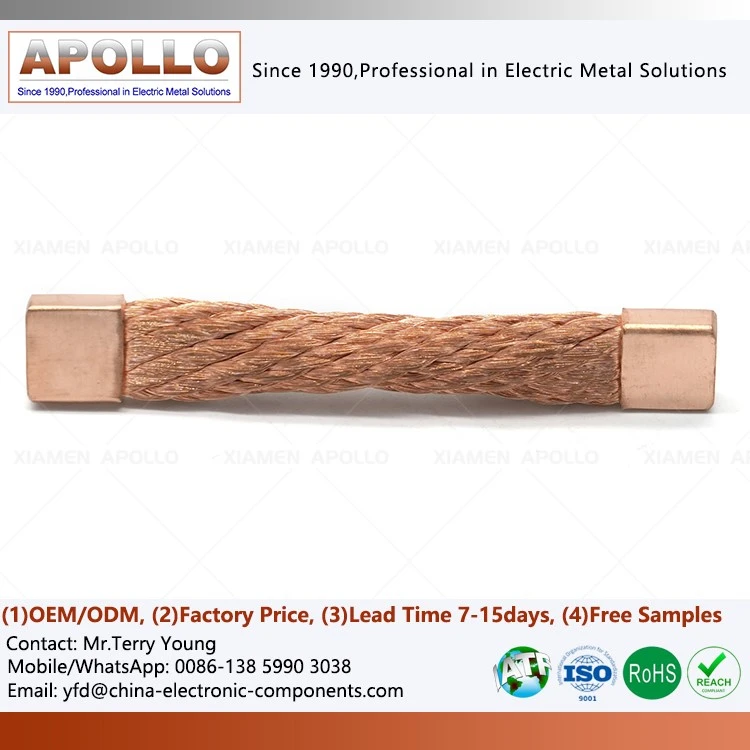

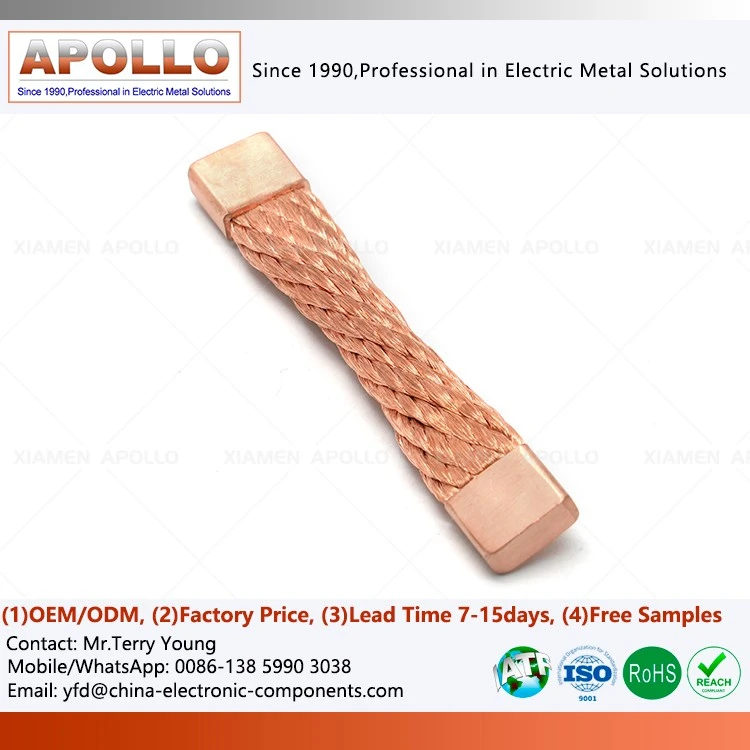

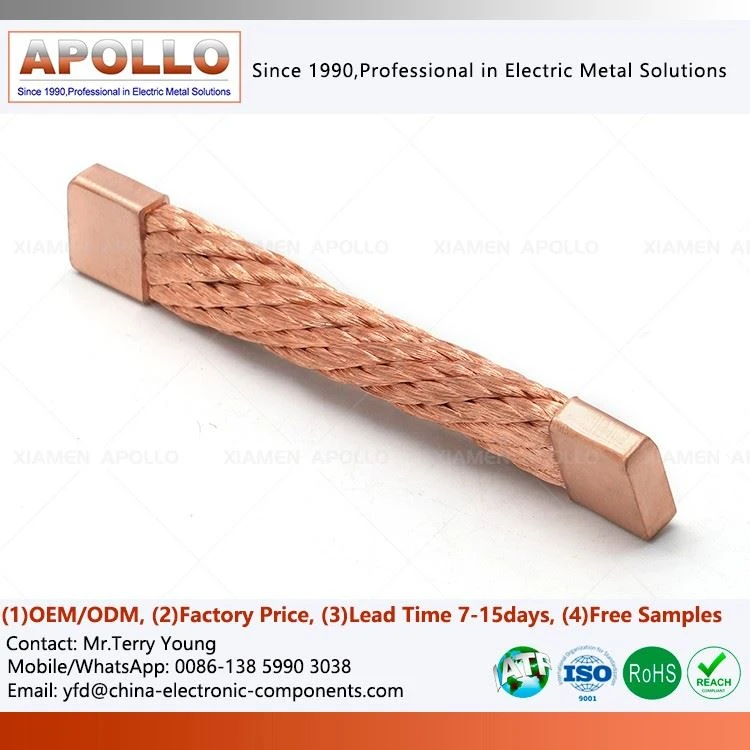

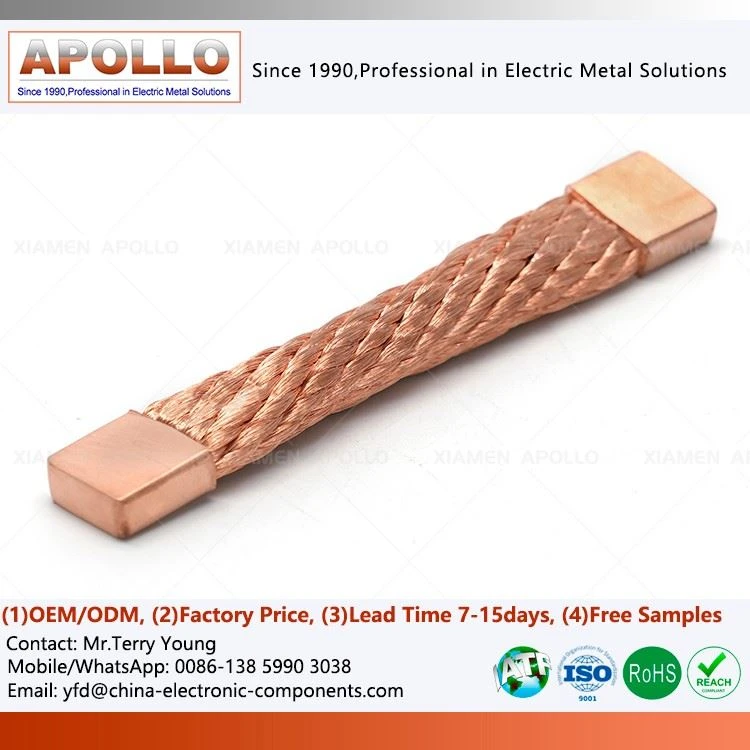

Conectori electrici flexibili din cupru
Descrierea produselor

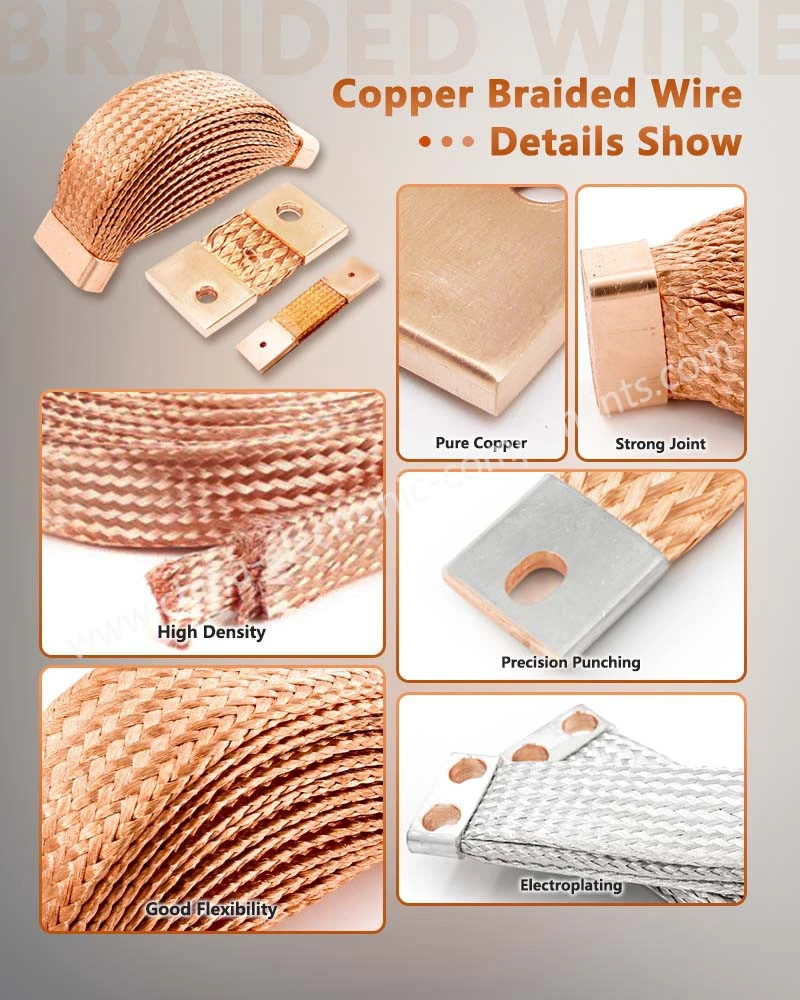

Conectorii electrici cu împletituri flexibile din cupru sunt construiți folosind fir de cupru de înaltă puritate-, de obicei T2 sau cupru fără oxigen-, care trece printr-un proces de împletire de precizie pentru a forma corpul conductor principal. Cele două capete sunt conectate ulterior la terminale prin sertizare, sudare sau procese de lipire compozită, creând astfel un ansamblu conductiv complet.
Caracteristicile sale structurale de bază includ:
O structură de filament împletit cu mai multe -toroane care stabilește o cale conductivă uniformă;
O secțiune transversală -flexibilă și variabilă, capabilă să accepte diferite evaluări curente;
Configurații personalizabile ale terminalelor (inclusiv diametrul găurii, grosimea și placarea);
Suport pentru alegerea între învelișul izolat sau o structură de cupru goală.
Acest design structural nu numai că optimizează distribuția curentului, ci și îmbunătățește semnificativ rezistența la oboseală.

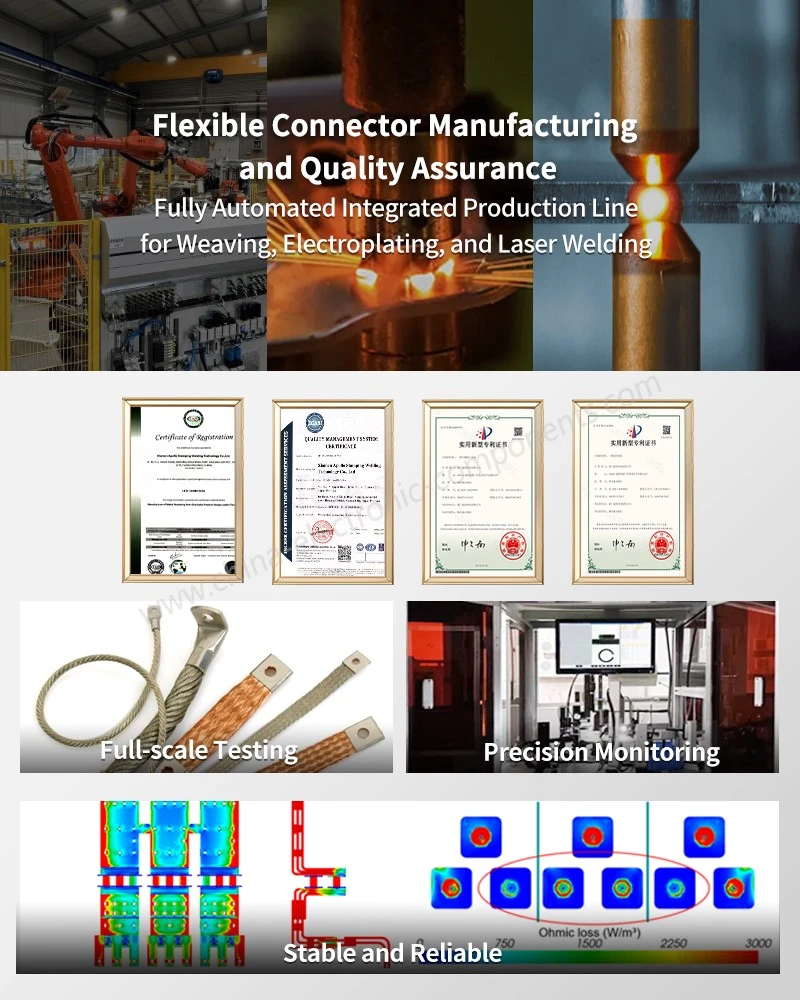

Analiza cuprinzătoare a procesului de producție
Rafinarea si recoacerea firului de cupru
Materiile prime trec prin mai multe etape de turnare continuă în vid, urmate de recoacere în mai multe-etape-. Acest proces elimină tensiunile interne, asigurându-se că împletitura de putere din cupru atinge o ductilitate optimă.
01
Impletitură de{0}}înaltă precizie
Folosind mașini de împletit CNC importate, tensiunea și unghiurile de împletire sunt monitorizate în timp real-pentru a se asigura că abaterea densității fiecărui strat împletit rămâne sub 1%. Sistemul acceptă configurații de împletire suprapuse cu un singur-strat, dublu-strat și chiar mai multe-strat pentru a îndeplini diverse cerințe de flexibilitate.
02
Formare și tratament termic
După terminarea împletitei, se efectuează un proces secundar de recoacere la temperatură joasă-pentru a ușura întărirea prin lucru. Simultan, sunt folosite matrițe specializate pentru modelarea de precizie, garantând că conectorii de sârmă flexibilă din cupru, acoperiți cu staniu, își păstrează acuratețea geometrică originală pe tot parcursul transportului și instalării.
03
Procesare terminală
Sunt disponibile trei opțiuni de procesare: sertizare, lipire cu argint sau sudare prin frecare. Îmbinările sudate sunt supuse unei inspecții ne-distructive cu raze X{-pentru a asigura o legătură metalurgică 100% la interfață, eliminând astfel orice risc de îmbinări reci sau conexiuni defecte.
04
Tratarea suprafeței și inspecția
Un sistem de control al calității în buclă închisă-s-a stabilit prin integrarea liniilor de placare complet automatizate, curățare cu ultrasunete și un laborator de testare cu pulverizare cu sare. Fiecare lot de producție este supus unei verificări riguroase a performanței electrice, a rezistenței mecanice la tracțiune și a duratei de viață la oboseală la încovoiere.
05
Avantaje superioare de design: centrat pe pragmatismul ingineriei
Design flexibil al marjei
Pe baza cerințelor specifice de deplasare ale clienților, calculăm științific densitatea împletiturii și redundanța lungimii pentru a ne asigura că capacitatea de purtare a curentului nominal-se menține chiar și în condiții de deformare maximă.
Protecție personalizată de izolație
Oferim o gamă largă de soluții de tuburi termocontractabile din PVC-, manșoane din silicon sau înveliș cu teflon- care nu numai că au rezistență la tensiune înaltă, dar au și proprietăți excelente de ignifugare- (evaluat UL94-V0).
Aspect spațial compact
Pentru aplicațiile care implică spații restrânse din dulapurile de distribuție a energiei electrice, putem proiecta soluții de conectare îndoite, stivuite sau personalizate în formă de-pentru a maximiza eficiența utilizării spațiului pentru conexiunea flexibilă din cupru.
Avantajele aplicației: Acoperirea scenariilor electrice industriale cheie
| Transmisia și distribuția energiei electrice | Conexiuni flexibile pentru bornele de înaltă- și joasă-tensiune ale transformatoarelor; tranziții flexibile între barele colectoare în cadrul tabloului de distribuție; conexiuni între întreruptoare și cupru flexibil cu sârmă împletită; și jumperi de împământare pentru aparatele de distribuție cu izolare cu gaz-. În aceste scenarii, conexiunile flexibile servesc nu numai o funcție conductivă, ci și ca o protecție structurală, asigurând funcționarea stabilă și pe termen lung a echipamentului. |
| Echipamente industriale | Redresoare, echipamente de topire electrolitică, cuptoare electrice industriale, echipamente de sudare și convertoare de frecvență de mare-putere. Aceste dispozitive se caracterizează prin sarcini de curent extrem de mari, generare semnificativă de căldură și cicluri frecvente de pornire-oprire. Datorită rezistenței lor la căldură, vibrații și oboseală, conectorii flexibili împletite funcționează excepțional de bine în aceste condiții de operare solicitante. |
| Energie nouă și transporturi | Conexiuni în serie și paralele între modulele bateriei de alimentare; Conectori de bare colectoare flexibile din cupru pentru sisteme de stocare a energiei; punți conductoare interne din invertoarele fotovoltaice; și sisteme de împământare pentru locomotive electrice și trenuri de metrou. Aceste aplicații impun cerințe deosebit de stricte pentru conectori în ceea ce privește rezistența la vibrații, toleranța ridicată la temperatură-și fiabilitatea pe termen lung. |
| Antideflagrant-medii speciale | În echipamentele subterane de exploatare a cărbunelui și în instalațiile chimice rezistente la{0}}explozie, conexiunile flexibile elimină riscul de frecare-scântei induse-un pericol potențial asociat conexiunilor rigide-făcându-le o alegere esențială pentru asigurarea siguranței și a conformității cu reglementările. |
contactaţi-ne
Dacă evaluați soluții de conectare electrică care oferă o mai mare stabilitate și adaptabilitate, vă putem oferi suport de personalizare-de inginerie, adaptat la proiectarea structurală și condițiile dvs. de operare, ajutându-vă să obțineți un echilibru optim între fiabilitatea sistemului și costurile-pe termen lung pentruConector împletit din cupru Bandă flexibilă de împământare.
