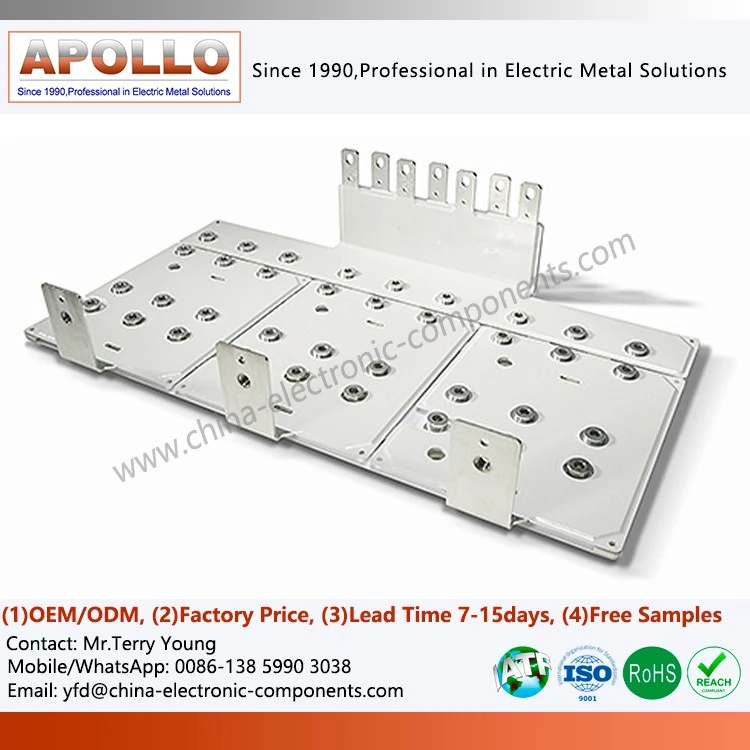

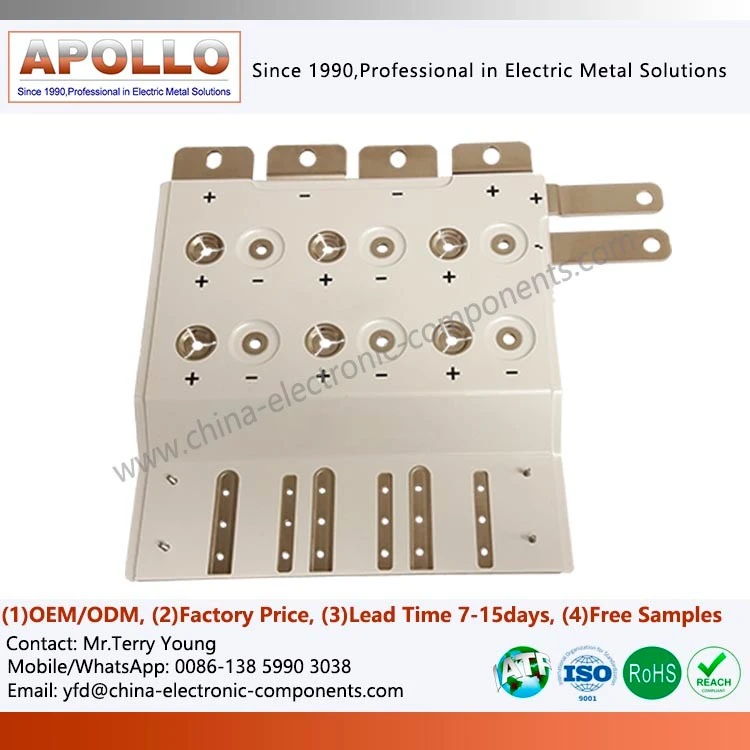

Bară de bus laminată pentru alimentare compactă IGBT DC
Descrierea produselor
Bară de bus laminată pentru sistemele compacte de alimentare IGBT DC, de obicei, trebuie să finalizeze operațiuni de comutare de înaltă{0}frecvență în intervale de timp extrem de scurte. Pe măsură ce puterea nominală a modulului IGBT continuă să crească, în sistem sunt generate curenți tranzitori mai mari și medii electromagnetice mai complexe.
Metodele tradiționale de conectare prin cablu sunt predispuse la:
Inductanță parazită excesivă
Picuri semnificative de tensiune
Interferență EMI crescută
Distribuție neuniformă a căldurii
Necesar mare de spațiu de asamblare
Barele colectoare laminate, care utilizează o structură strâns legată de conductori multi-stratificat și strat de izolație, reduc semnificativ zona buclei de curent, suprimând eficient inductanța parazită și oferind o cale conductivă mai stabilă pentru sursele de alimentare UPS și sistemele de alimentare ale serverului.
Pentru centrele de date moderne, barele colectoare laminate nu mai sunt doar conductori, ci o componentă esențială a proiectării sistemului electronic de putere.
Avantajele aplicației și propunerea de valoare de bază pentru utilizatorii finali
Eficiență și stabilitate îmbunătățite ale sistemului
Reducerea inductanței parazitare reduce în mod direct sarcina de absorbție a tensiunii asupra tranzistoarelor de comutare IGBT, permițând sistemului să utilizeze circuite de comutare soft-cu pierderi de conducție mai mici și proiecte mai simple, îmbunătățind eficiența generală a conversiei puterii (de exemplu, ajutând la atingerea standardului 80 PLUS Titanium).
Eroare de asamblare zero
Cablările tradiționale de joasă-tensiune, curent-înalt, multi-cablare sunt predispuse la conexiuni greșite și omisiuni în timpul-asamblarii sau întreținerii la fața locului în centrul de date. Bara colectoare laminată modulară folosește un design unic de aliniere mecanică rezistentă la erori-, făcând din procesul de asamblare o operațiune standardizată și îmbunătățind semnificativ randamentul liniei de producție.
Îmbunătățirea revoluționară a disipării căldurii
Înfășurarea tradițională a cablurilor formează adesea capcane de căldură localizate, în timp ce bara colector laminată plată, atașată la peretele lateral sau la partea inferioară a șasiului, acționează ca un radiator natural, ajutând la disiparea căldurii interne și reducând indirect consumul de energie al ventilatoarelor de aer condiționat din centrele de date.
Caracteristici tehnice și funcții principale: Împuternicirea invizibilă care remodelează limitele sistemului
| Sentinel de filtrare de-tensiune ondulată de înaltă frecvență | Zona mare de suprapunere interstrat formează în mod natural un condensator cu placă paralelă-ESR (rezistență în serie echivalentă) și ESL scăzută (inductanță în serie echivalentă). Acționează ca un pre-filtru, absorbind vârfurile de-frecvență înaltă de tensiune du/dt generate de IGBT din apropiere, reducând foarte mult presiunea de filtrare asupra condensatoarelor DC ulterioare. |
| Perete portant electrodinamic de scurt{0}circuit tranzitoriu | Când are loc un scurtcircuit extrem în sistem, zeci de kiloamperi de curent curg instantaneu, generând o forță de repulsie magnetică terifiantă între plăcile pozitive și negative. Lipirea interstrat de înaltă-rezistență și încapsularea înconjurătoare de nituire/sudare a aplicației SIC pentru bare colectoare laminate blochează ferm electrozii pozitivi și negativi, rezistând la rupere electromagnetică ca un perete portant, cumpărând milisecunde prețioase pentru funcționarea întreruptorului. |
| Cavitatea de suprimare{0}}mod comun pentru interferențe electromagnetice (EMI) | Zona extrem de scăzută a buclei elimină radiația în mod diferențial-, în timp ce cușca Faraday de-zonă mare formată prin stivuire compactă protejează eficient interferențele în modul-obișnuit radiate în spațiu de dispozitivele de alimentare, protejând placa de control sensibilă a unității de interferențe electromagnetice. |
| Substrat de difuzie a căldurii pentru disiparea căldurii sistemului | BusBar gros, cu hârtie de izolare PET nu sunt doar purtători de curent, ci și difuzoare de căldură excelente. Ele pot răspândi rapid fluxul de căldură mare localizat al IGBT de-a lungul unui plan bi-dimensional și îl pot conduce la radiatorul din jur sau la placa răcită cu apă-, optimizând managementul termic general. |
Avantaje materiale – Concentrarea pe compatibilitate, nu doar pe parametri
Cupru:Cupru electrolitic C11000 (puritate Mai mare sau egală cu 99,9%, conductivitate Mai mare sau egală cu 101% IACS). Pentru sursele de alimentare de server cu greutate-sensibilă, poate fi utilizat aliaj de aluminiu 6061-T6 (conductivitate aproximativ 55% IACS), cu placare cu nichel/argint pe suprafețele de contact.
Matrice de selecție a materialului de izolare:
Interne standard UPS (mai mică sau egală cu 600 V, temperatură de funcționare mai mică sau egală cu 85 de grade):Pânză de sticlă epoxidică FR4, UL94 V-0, CTI Mai mare sau egal cu 600;
Sursă de alimentare pentru server de-densitate mare (1000 V, compactă, fără conducte):Film de poliimidă (PI), rezistent la temperatură până la 155 de grade, grosimea de numai 0,125 mm este suficientă pentru izolarea întărită;
-HVDC de înaltă tensiune (1500V, dulap exterior):Silicon cu dublu-strat PI + margine pentru ghiveci, rezistent la-umiditate și spray de sare.
Sistem de etanșare: toate spațiile intercalare expuse după laminare sunt acoperite cu rășină epoxidică certificată UL-. Acest lucru rezolvă problema comună a industriei de „degradare a izolației după ce barele laminate pentru mașini electrice devin umede”.
Contactaţi-ne
Fie că este vorba de upgrade-uri ale sistemului UPS, de optimizări ale modulelor IGBT sau de dezvoltare a surselor de alimentare pentru servere de-putere mare, echipa noastră de ingineri poate oferiBară colectoare laminată personalizată pentru IGBTasistență pentru proiectare și producție bazată pe calea curentă, spațiul de instalare și arhitectura sistemului, ajutând proiectele să finalizeze verificarea și să obțină o producție de masă stabilă mai rapid.
