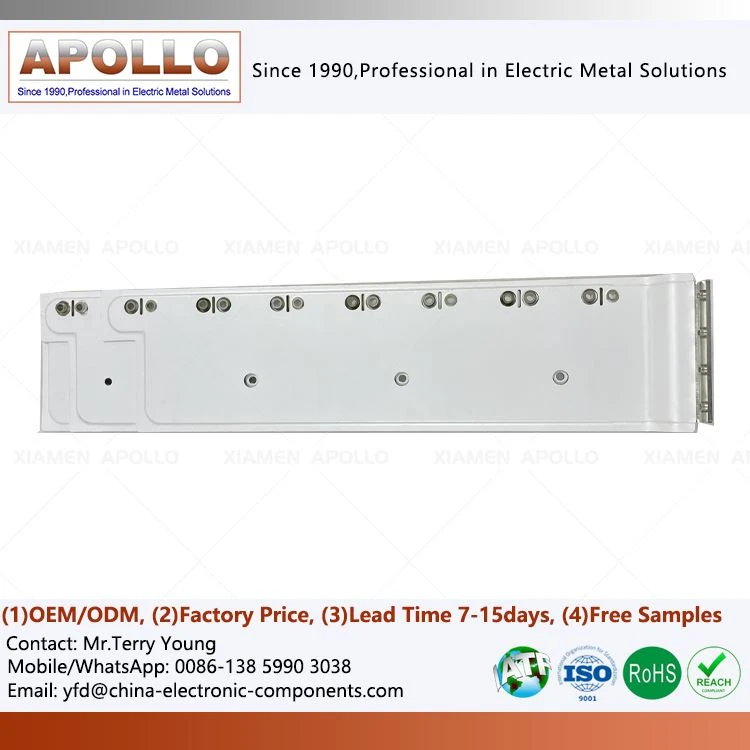

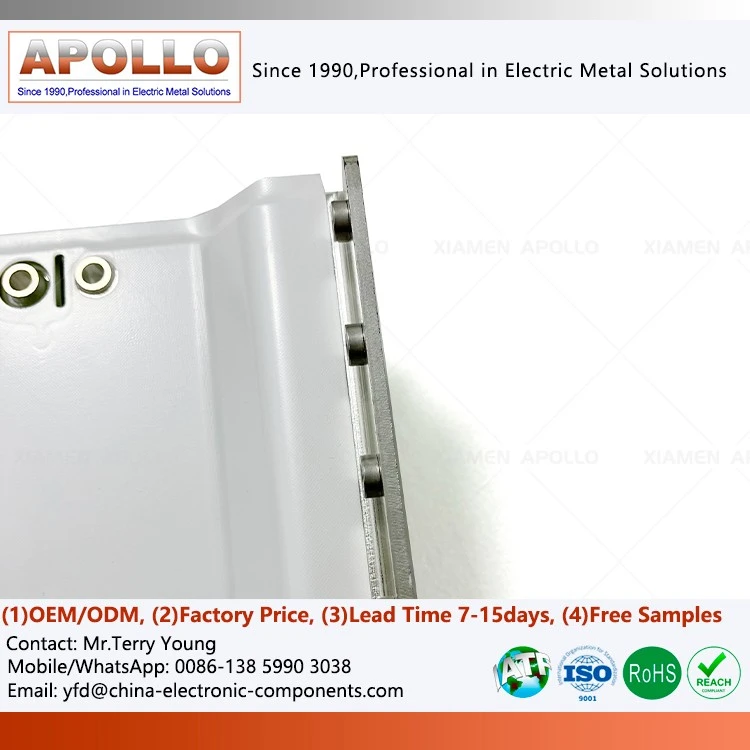

Bară de distribuție laminată pentru electronice de-curenți mari
Descrierea produselor
Barele colectoare laminate pentru electronice de putere înaltă-curent sunt ansamblu de conductor integrat format printr-un proces compozit de-presare la cald folosind mai multe straturi de materiale conductoare (cupru/aluminiu) și medii izolatoare de-înaltă performanță. Spre deosebire de cablarea tradițională discretă, caracteristicile lor de bază sunt:
Proiectare plană a structurii multistrat: minimizarea căilor curente
Cuplare strânsă între conductori: reducerea semnificativă a inductanței parazite
Strat de izolație integrat: îmbunătățirea fiabilității izolației sistemului
Pentru sistemele UPS, acest produs se concentrează pe optimizarea următoarelor structuri:
Dispunerea simetrică a circuitelor de intrare/ieșire
Design de integrare a terminalelor de-densitate mare
Compatibilitate cu structuri modulare cu mai multe-interfețe

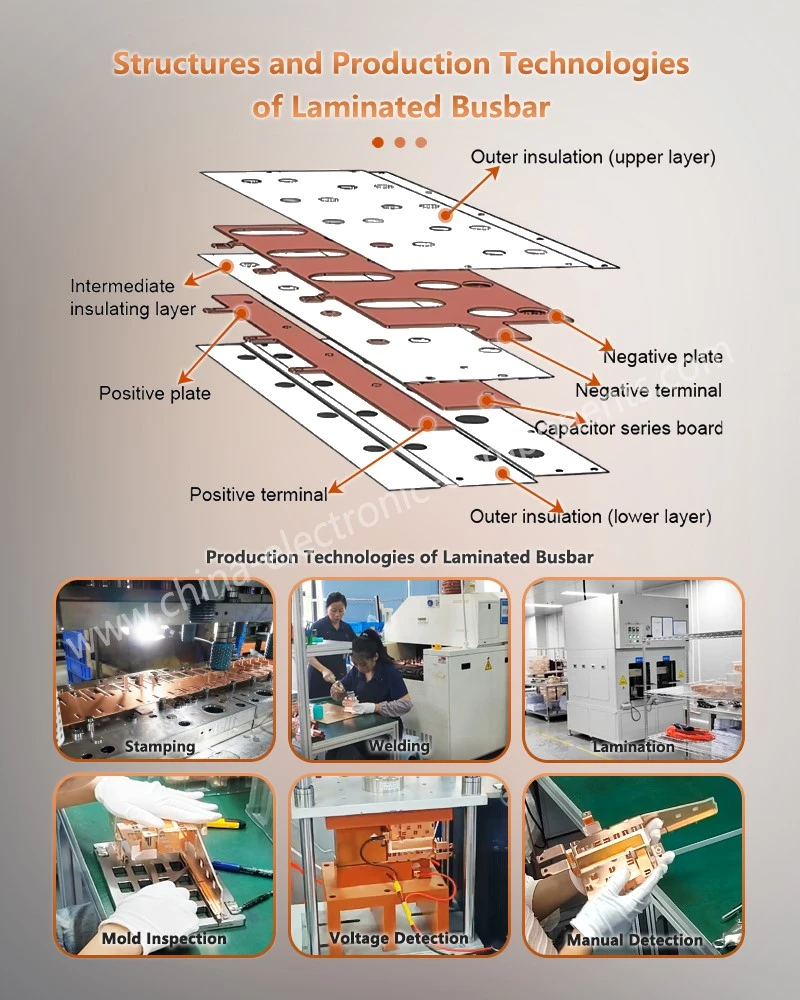

Avantajele de producție și procesele de producție: standarde meticuloase de măiestrie
Prelucrare CNC digitală și pre{0}}tratare
Sistemele de contact cu bare colectoare laminate integrate cu conductoare sunt tăiate utilizând prelucrare CNC de înaltă{0}}precizie sau ștanțare continuă, cu marginile rotunjite pentru a elimina riscul de descărcare punctuală localizată (PD). Apoi sunt efectuate mai multe procese de curățare chimică pentru a se asigura că interfața este lipsită de grăsime și oxidare.
Laminare cu vid-la temperatură ridicată
Acesta este miezul procesului. Într-o presă fierbinte cu vid, curba „presiune-temperatura-timp” este controlată cu precizie pentru a realiza legătura fizică între materialul izolator și conductor la nivel molecular. Mediul de vid elimină aerul interstrat, prevenind eficient descărcarea corona cauzată de aerul rezidual.
Acoperire localizată și galvanizare
Punctele de contact sunt de obicei placate cu nichel, staniu sau argint. Folosim un proces de galvanizare localizat, asigurând rezistență scăzută la contact și rezistență la oxidare la punctele de conectare, menținând în același timp integritatea stratului de izolație în zonele fără-conexiuni.
Analiza-detaliată a funcțiilor cheie și a scenariilor de aplicație
Sursă de alimentare neîntreruptibilă UPS (aplicație principală)
În sistemele UPS de mari centre de date, barele de alimentare laminate conectează baterii, redresoare și invertoare. Fiabilitatea sa ridicată asigură funcționarea „zero-întreruperi” a centrului de date; caracteristicile sale de inductanță scăzută protejează modulele scumpe de putere IGBT de întreruperea tensiunii; iar structura sa compactă îi ajută pe clienți să economisească semnificativ spațiul centrului de date.
Sursă de alimentare pentru server și sursă de alimentare pentru comunicații
În designul sursei de alimentare la nivel de placă-, bara de alimentare laminată pentru traficul feroviar acționează ca o punte de alimentare între placa fiică și placa de bază, oferind o cale de impedanță extrem de scăzută, susținând răspunsul instantaneu la putere a cipurilor-de înaltă performanță, cum ar fi procesoarele și asigurând stabilitatea tensiunii.
Noi convertizoare de energie și drivere
În invertoarele fotovoltaice și convertoarele de frecvență, bara laminată pentru electronice cu putere mare de-curent rezistă căldurii și solicitărilor electromagnetice generate de comutarea de-frecvență înaltă, iar caracteristicile de partajare a curentului-îmbunătățesc eficient eficiența sistemului.
Afișare detaliată
Microstructura secțiunii laminate
Secțiunile metalografice relevă o structură alternantă clară a foliei de cupru și a stratului de izolație, fără bule sau delaminare la interfață. Grosimea stratului de izolație este uniformă, demonstrând un control precis al procesului de laminare.
01
Date comparative de testare a inductanței
Comparația măsurătorilor inductanței buclei între șunt și bară laminată și cablurile tradiționale/barele colectoare discrete (de obicei<10nH vs >100nH) cuantifică efectul de optimizare electromagnetică.
02
Înregistrarea cu osciloscop a formelor de undă de comutare IGBT
Afișarea formelor de undă ale tensiunii colectorului-emițătorului IGBT înainte și după utilizarea barelor colectoare laminate compozite, compararea amplitudinii vârfului de tensiune și atenuarea soneriei demonstrează vizual valoarea de protecție a inductanței scăzute.
03
Detectarea legăturii interlaminare după ciclul termic
Sample cross-sections after 1000 thermal cycles from -40℃ to +125℃ show no interlaminar delamination or copper foil warping, with bond strength retention >80%.
04
Simularea și verificarea forței electrodinamice de scurt-circuit
Simularea cu elemente finite arată distribuția tensiunilor sub curent de scurt-circuit, în comparație cu testarea reală, verificând stabilitatea dinamică și termică a proiectului structural.
05
contactaţi-ne
NoastreBare Laminate Pentru Invertoare Fotovoltaicefolosiți laminarea la-înaltă temperatură, la-presiune înaltă a foliei de cupru și a stratului de izolație, împreună cu tehnologia capacului-de sudură moleculară. Acest lucru realizează un echilibru ingineresc între ordinul-de-suprimarea mărimii inductanței parazite și optimizarea sinergetică electromagnetică-termică în aplicațiile UPS și electronice de putere ale serverului. Pentru structuri laminate personalizate și soluții de interfață terminale adaptate la frecvența de comutare IGBT și constrângerile de spațiu, vă rugăm să trimiteți o întrebare.
