Releu de blocare magnetică Componentă de turnare a inserției cu magnet în mișcare
Ce este componenta de turnare a inserției cu magnet mobil al releului de blocare magnetică?

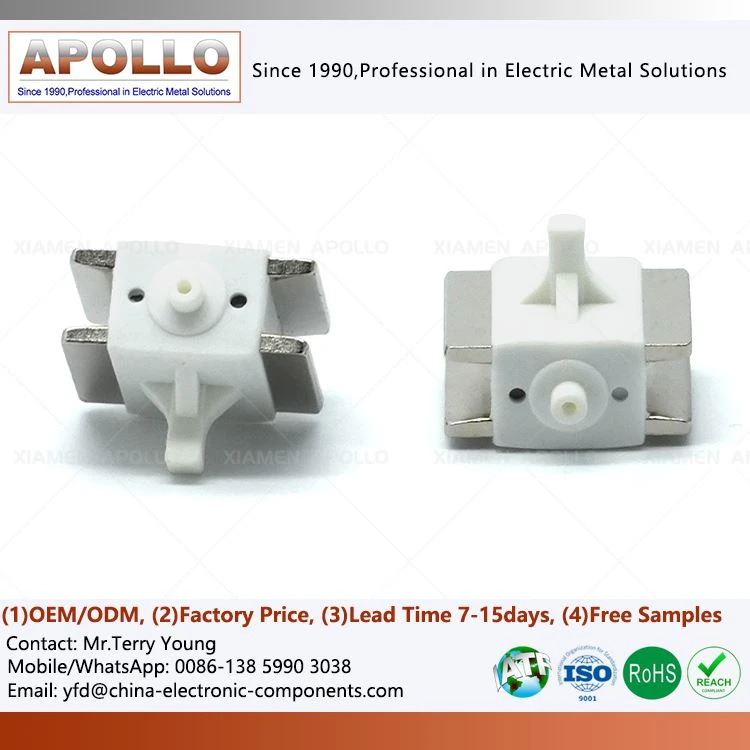

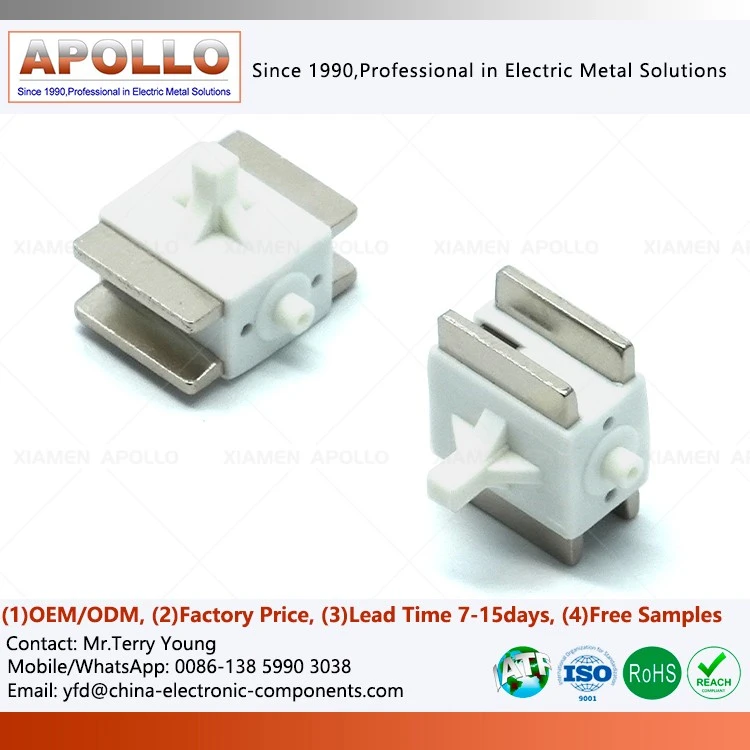

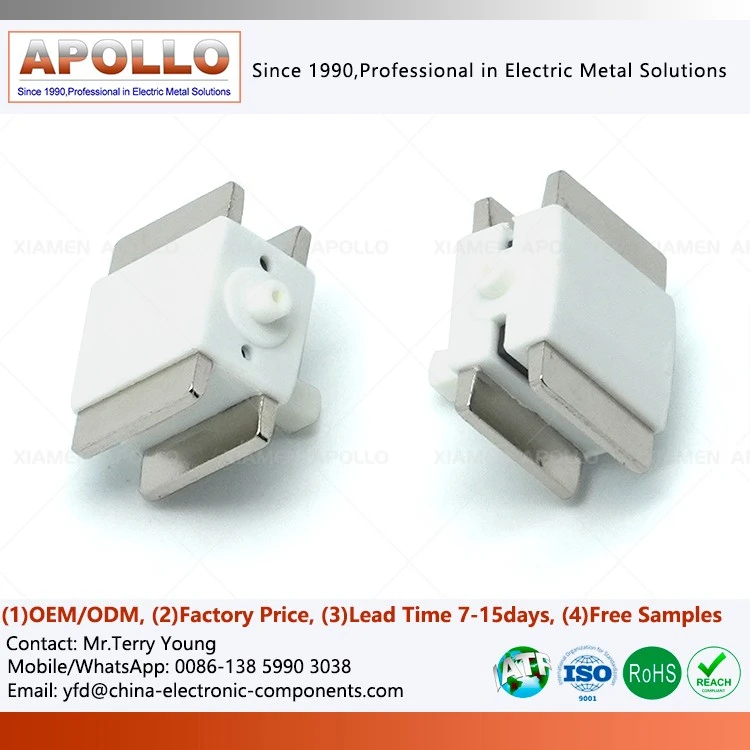

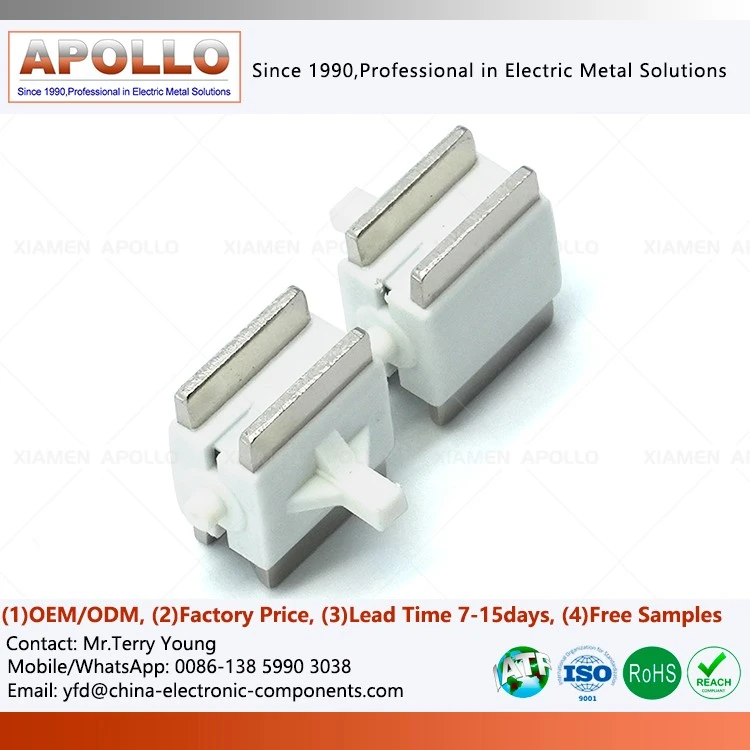

Releu de blocare magnetică Componentele de turnare cu inserție cu magnet în mișcare servesc ca elemente de acționare electromagnetice de bază în releele de blocare a contorului inteligent, întrerupătoarele auto și întrerupătoarele industriale de telecomandă. Fabricate prin combinarea armăturilor electrice de fier pur DT4E de înaltă permeabilitate, magneților de ferită sinterizat cu precizie și încapsularea termoplastică de inginerie, aceste piese turnate cu inserție personalizată traduc impulsurile electrice în stări mecanice stabile, fără energie. Operând ca producător primar, furnizăm ansambluri de actuatoare magnetice personalizate, concepute pentru a îndeplini cerințele riguroase privind durata de viață electrică și densitatea fluxului pentru mărcile globale de echipamente de joasă tensiune.
Selectarea materialului pentru transmiterea fluxului magnetic al releului de blocare Subansamblu turnat cu inserție magnetică
Armătură electrică din fier pur DT4E
Componenta magnetică în mișcare utilizează fier electric pur DT4E, servind drept armătură în structurile în care este necesar un material feromagnetic pentru circuitul magnetic. Geometria armăturii influențează direct circuitul magnetic al releului, caracteristicile întrefierului, forța de tracțiune și poziționarea operațională a mecanismelor interne.
Magnet de ferită
Magnetul de ferită asigură câmpul magnetic permanent pentru mecanismul de blocare magnetică. Dimensiunile magnetului și poziția relativă a acestuia față de armătura DT4E afectează circuitul magnetic și poziția de funcționare a releului.
Structură din plastic de inginerie supramulată
Plasticul de inginerie este turnat prin injecție-peste inserții interne pentru a forma structura mecanică necesară. Secțiunea turnată menține poziționarea relativă între armătura metalică și componentele magnetice, oferind în același timp suport izolator electric, așa cum este dictat de designul structural al releului.

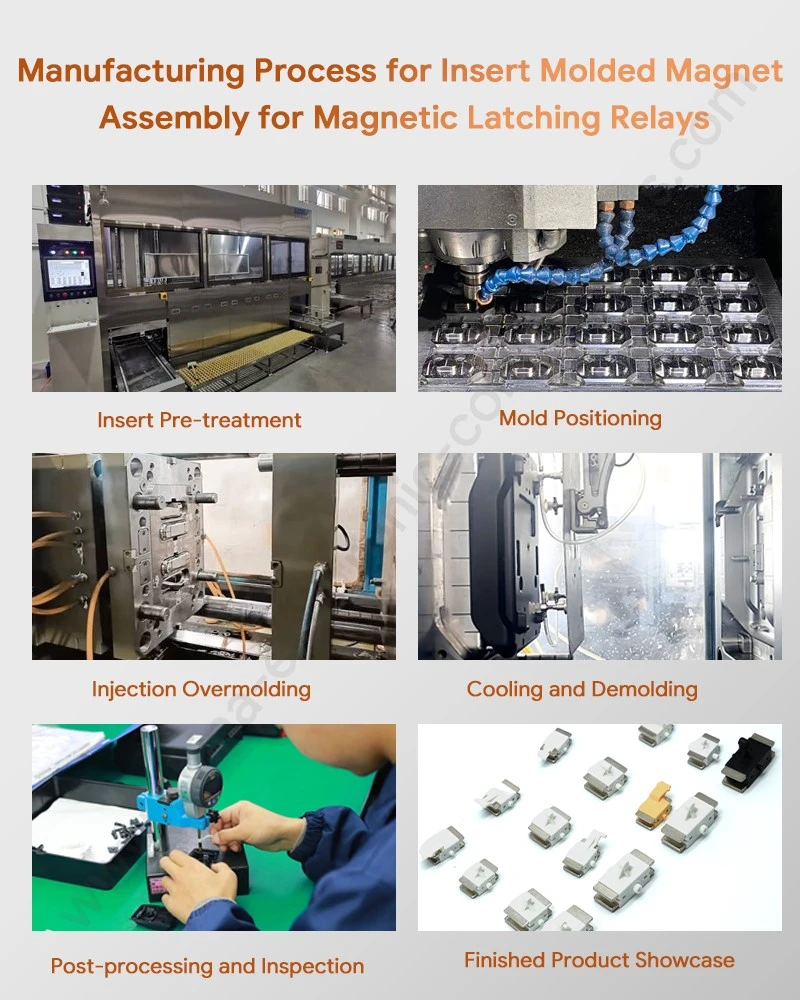

Procesul de fabricație și fluxul de lucru de producție al magnetului încapsulat din plastic pentru releu bistabil
Ștanțarea și recoacerea armăturilor DT4E
Benzile brute DT4E suferă ștanțare progresivă de înaltă precizie pentru a forma geometrii complexe de armătură cu un control strict al bavurilor. Piesele ștanțate sunt apoi supuse la cuptoare de recoacere cu hidrogen în atmosferă controlată la temperaturi care depășesc 850 de grade pentru a elimina tensiunile interne și a restabili permeabilitatea magnetică maximă.
Pregătirea suprafeței cu magnet de ferită
Magneții de ferită sinterizată sunt măcinați cu precizie la toleranțe specifice de grosime și curățați prin linii de degresare cu ultrasunete. Tratamentele de activare la suprafață sunt aplicate pentru a optimiza aderența moleculară între fața magnetului ceramic și matricea de injecție termoplastică ulterioară.
Încărcare automată a inserției cu mai multe stații
Pentru a menține un randament ridicat de producție și pentru a elimina erorile de manipulare umană în timpul turnării, manipulatoarele robotizate de tip pick-and-place poziționează atât armătura recoaptă DT4E, cât și magnetul de ferită în instrumentul de injecție cu mai multe cavități cu o precizie submilimetrică.
Ambalajul final și protecția mediului
Componentele turnate sunt ambalate în tăvi de vid antistatice, cu barieră de umezeală, concepute pentru a preveni oxidarea marginilor metalice expuse și pentru a proteja elementele delicate din plastic în timpul tranzitului internațional către unitățile de producție globale.
Întrebări frecvente despre piesa de releu cu magnet permanent turnat
Care este funcția principală a armăturii de fier pur DT4E într-o componentă de releu cu magnet cu turnare cu insert personalizat?
+
-
Armătura de fier pur DT4E acționează ca miez de cale magnetică cu permeabilitate ridicată, canalizând eficient fluxul magnetic pentru a comuta și menține stările releului fără alimentarea continuă a bobinei.
Cum inserați turnarea previne dezalinierea între magnetul de ferită și armătura metalică?
+
-
Mașinile de turnare prin injecție verticale automate folosesc știfturi de scule de micropoziționare și dispozitive de reținere magnetice pentru a bloca ferm ambele părți înainte de injectarea polimerului.
Ce tratamente de suprafață sunt aplicate miezului DT4E pentru a asigura o încapsulare fiabilă din plastic?
+
-
Piesele DT4E sunt supuse proceselor de recoacere controlată cu hidrogen și de amorsare chimică specializate pentru a maximiza rezistența de aderență interfacială cu termoplastice de inginerie precum PBT.
Care este timpul obișnuit de livrare pentru mostrele prototip personalizate ale unui nou magnet mobil pentru piese de schimb pentru releu de blocare magnetică?
+
-
Eșantioanele prototip care utilizează scule rapide sau prelucrarea cu electrozi personalizat necesită de obicei 10 până la 15 zile lucrătoare, inclusiv generarea de rapoarte de testare magnetică.
Cu ce standarde internaționale de calitate și mediu respectă aceste unități de producție?
+
-
Unitățile de producție funcționează în conformitate cu sistemele de management al calității IATF 16949, asigurând conformitatea deplină cu directivele privind substanțele chimice RoHS și REACH.
contactaţi-ne
Gata să optimizeze designul circuitului magnetic al releului cu verificareaReleu de blocare magnetică Componentă de turnare a inserției cu magnet în mișcare? Contactați astăzi echipa noastră de ingineri pentru a trimite desenele dvs. CAD pentru evaluarea tehnică personalizată, mostre de validare a materialelor și prețul direct cu ridicata din fabrică.
