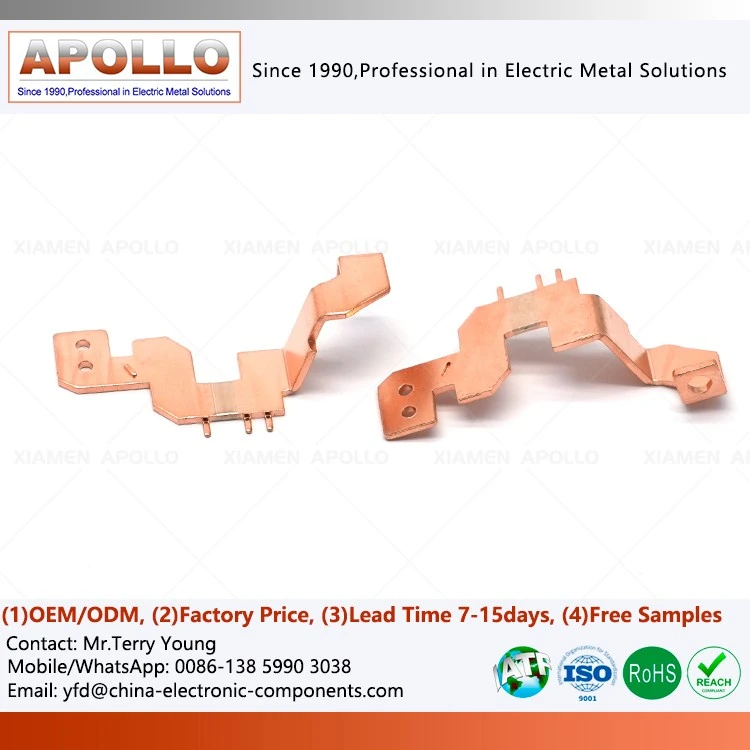

Releu de blocare a contorului inteligent Shunt ștampilat cu manganin
Descrierea produselor
Un releu de blocare a contorului inteligent, șuntarea ștanțată cu manganină este în esență un element de detectare a curentului de precizie-.
Principiul său de funcționare utilizează rezistența stabilă și controlabilă a materialului de cupru mangan-. Când curentul trece prin el, se generează o mică cădere de tensiune, iar măsurarea curentului este realizată prin detectarea acestui semnal de tensiune.

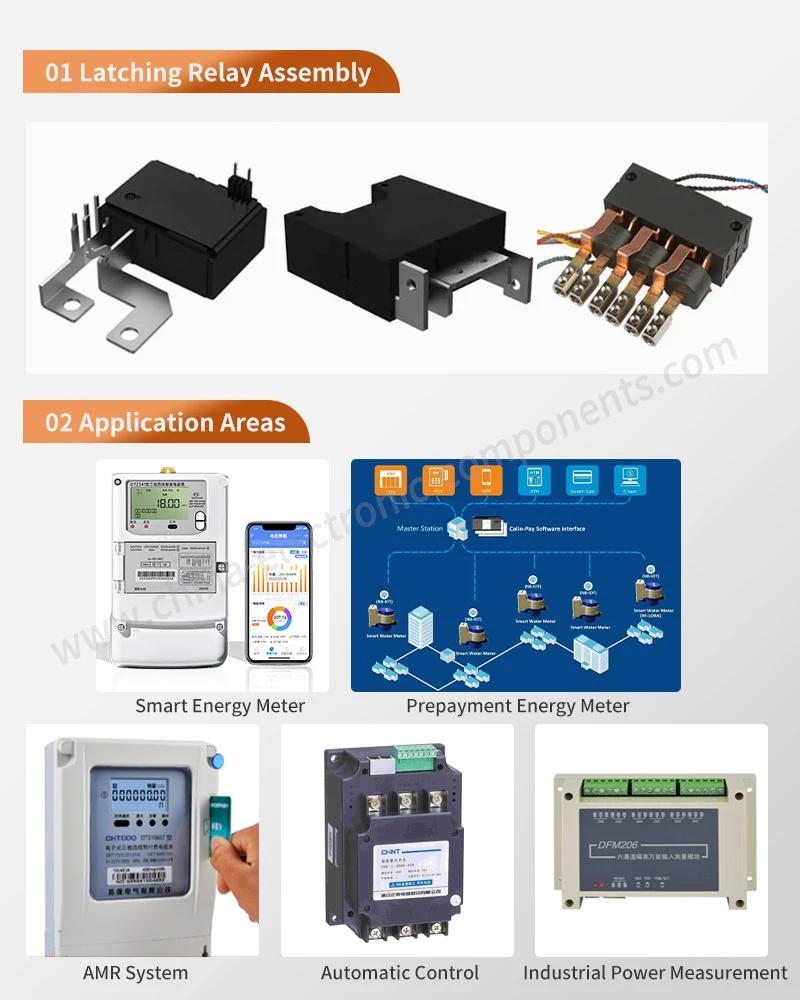

Pentru releul de blocare magnetic dintr-un contor inteligent, șuntul nu numai că îndeplinește funcția de eșantionare curentă, ci afectează și direct:
Precizia măsurării energiei
Stabilitate-pe termen lung
Controlul derivei temperaturii
Precizia monitorizării consumului de energie
Fiabilitatea sistemului
Prin urmare, un număr tot mai mare de -producători de contoare inteligente de ultimă generație adoptă structuri compozite din cupru mangan-și cupru pur, mai degrabă decât soluții cu un singur material-.
Analiza-detaliată a procesului de producție
Pregătirea benzii
Curățarea de înaltă{0}}precizie și alinierea benzilor de cupru și mangan asigură o suprafață de sudură netedă și curată.
01
Sudarea cu fascicul de electroni
Sudarea continuă sau pozițională a benzilor se realizează folosind un fascicul de electroni de{0}}energie mare într-o cameră cu vid, rezultând o
02
Post-tratament de sudare
Nivelarea de precizie și curățarea suprafețelor elimină stresul rezidual de sudură.
03
Ștanțare de precizie
Mole progresive cu mai multe-stații sunt folosite pentru a perfora, îndoi și modela benzile compozite, creând geometria finală a Rezistorului de șunt Manganin pentru măsurarea curentului, cu margini netede și dimensiuni precise.
04
Inspecție finală și ambalare
Valoarea rezistenței 100%, calitatea sudurii și inspecția aspectului; ambalaj curat, rezistent la oxidare-pentru livrare.
05
Funcții cheie: Împuternicirea-la nivel de sistem dincolo de conexiunile fizice
Facturare-Notă de detectare a curentului
Ca rezistor de eșantionare a miezului din circuitul primar, Manganese Copper Stamping convertește liniar curenți mari, de la zeci la sute de amperi în semnale de tensiune la nivel de milivolt-, care sunt apoi utilizate de cipul de măsurare (MCU) pentru conversie analog-în-de înaltă precizie. Aceasta este sursa fizică pentru conformitatea cu facturarea contorului inteligent.
Rulment-de scurtcircuit extrem
În cazul unei defecțiuni de scurt-circuit în rețeaua electrică, acesta trebuie să reziste la impactul a mii de amperi de curent de scurt-circuit în decurs de zeci de milisecunde înainte ca releul să declanșeze fără să se topească, oferind o barieră finală pentru a proteja echipamentele din aval.
Suport rigid Busline
Servind ca o punte care conectează mecanismul de contact în mișcare și bornele externe, piesele ștanțate EBW Manganin Shunt oferă un suport mecanic de mare-rezistență, asigurând stabilitatea-pe termen lung a presiunii de contact.
Care sunt avantajele ingineriei?
| Cusătură îngustă de sudură și zonă mică{0}}afectată de căldură | Densitatea de energie a fasciculului de electroni poate ajunge la 10⁶–10⁹ W/cm², de sute până la zeci de mii de ori mai mare decât sudarea convențională cu arc cu argon, rezultând o lățime a cordonului de sudură de numai 1–2 mm și o zonă afectată de căldură-minim comprimată. Aceasta înseamnă că sudarea are un impact minim asupra microstructurii inițiale a materialului de rezistivitate de cupru cu mangan-și nu va modifica semnificativ caracteristicile coeficientului de temperatură scăzută. |
| Îmbinarea fără sudură a metalelor diferite este fără sudură | Cuprul are o conductivitate termică extrem de ridicată, ceea ce face ca Quality Manganin Shunt să fie dificil să formeze un bazin topit stabil folosind metodele convenționale de sudare; densitatea mare de energie a fasciculului de electroni depășește acest obstacol, completând topirea într-un timp foarte scurt și evitând pierderile excesive de căldură. |
| Adâncime de sudură controlabilă | Pentru grosimi de benzi în intervalul 1–5 mm, fasciculul de electroni poate obține o pătrundere completă de la suprafață până la partea inferioară, asigurând o legătură uniformă a celor două straturi de benzi pe întreaga suprafață de contact, eliminând zonele de „sudură incompletă”. |
| Proces de sudare automatizat | Parametrii sudării cu fascicul de electroni (tensiunea de accelerație, curentul fasciculului, focalizarea și viteza de sudare) pot fi controlați cu precizie, rezultând o repetabilitate extrem de ridicată a sudării, care este crucială pentru consistența lotului în producția de masă. |
contactaţi-ne
Fie că este vorba de dezvoltarea unui nou contor inteligent, de modernizarea unui proiect de releu de blocare sau de satisfacerea cererii de producție internă de senzori de curent de înaltă-fiabilitateEbw Manganin Shunt cu 30A pentru contor electronic, echipa noastră de ingineri poate oferi asistență tehnică completă, de la proiectarea materialului compozit și dezvoltarea sudării cu fascicul de electroni până la producția de ștanțare în masă, ajutând produsele dvs. să finalizeze verificarea, implementarea și producția de masă mai rapid.
