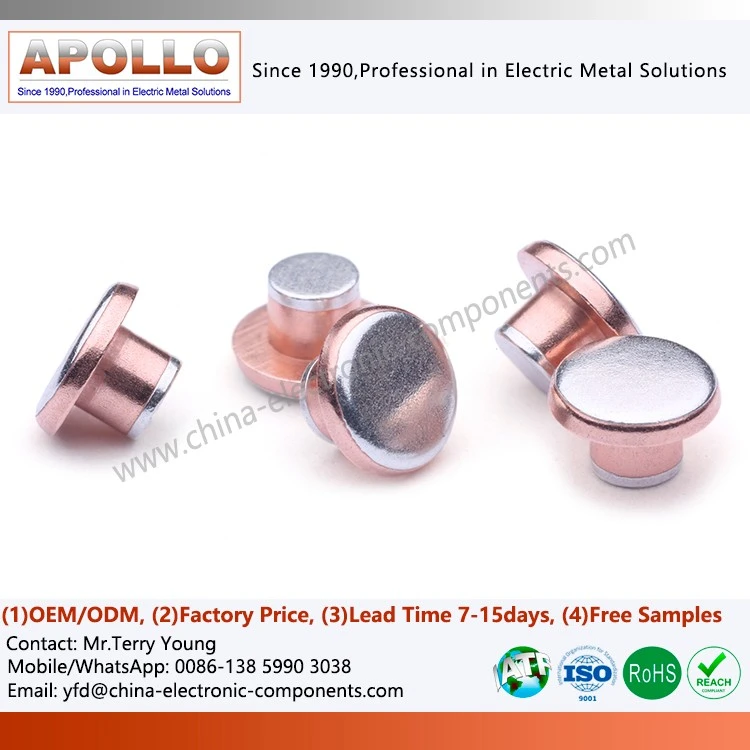

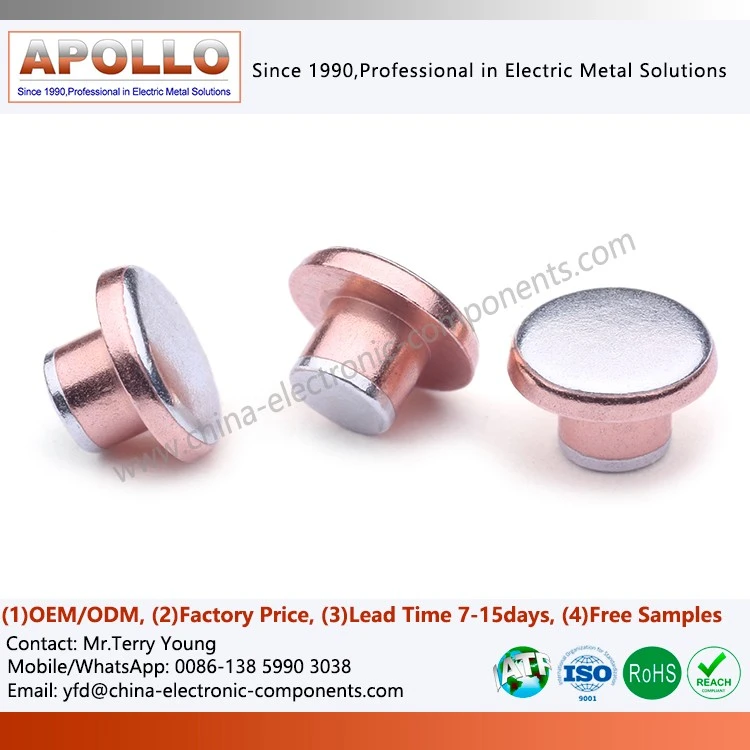

Nituri de contact tri-metalice
Ce sunt niturile de contact Tri-metal?
Această serie de nituri de contact Tri-metal constă din nituri special structurate, fabricate prin procese metalurgice de precizie, având o microstructură „sandwich” distinctă: capul și tija sunt compuse din aliaje de înaltă performanță pe bază de argint (cum ar fi AgSnO₂, AgCdO sau AgNi), în timp ce stratul intermediar de cupru (strat foarte conductiv) pur.
Design cu funcționalitate dublă-: capul se confruntă direct cu arcul electric, valorificând rezistența superioară a aliajului de argint la sudare și eroziunea arcului; tija se conectează la arcul de contact, utilizând sudarea excelentă și rezistența la oxidare a placajului cu argint; iar stratul intermediar de cupru servește drept cale de curent cu impedanță joasă-și cadru de sprijin structural.
Lipire metalurgică integrată: Cele trei straturi de metal nu sunt doar presate fizic împreună; în schimb, se formează o interfață metalurgică robustă printr-un proces de difuzie la temperatură înaltă{0}. Acest lucru elimină rezistența termică macroscopică a interfeței, asigurând un flux de curent stabil în timpul operațiunilor de comutare la nivel de milisecunde-.
Optimizarea răspunsului dinamic: Proiectat pentru a îndeplini cerințele specifice ale funcțiilor de „transfer” releului, centrul de greutate geometric și momentul de inerție al nitului au fost optimizate pentru a asigura o mișcare clară, decisivă în timpul oscilației, fără lipire sau sărituri de contact.

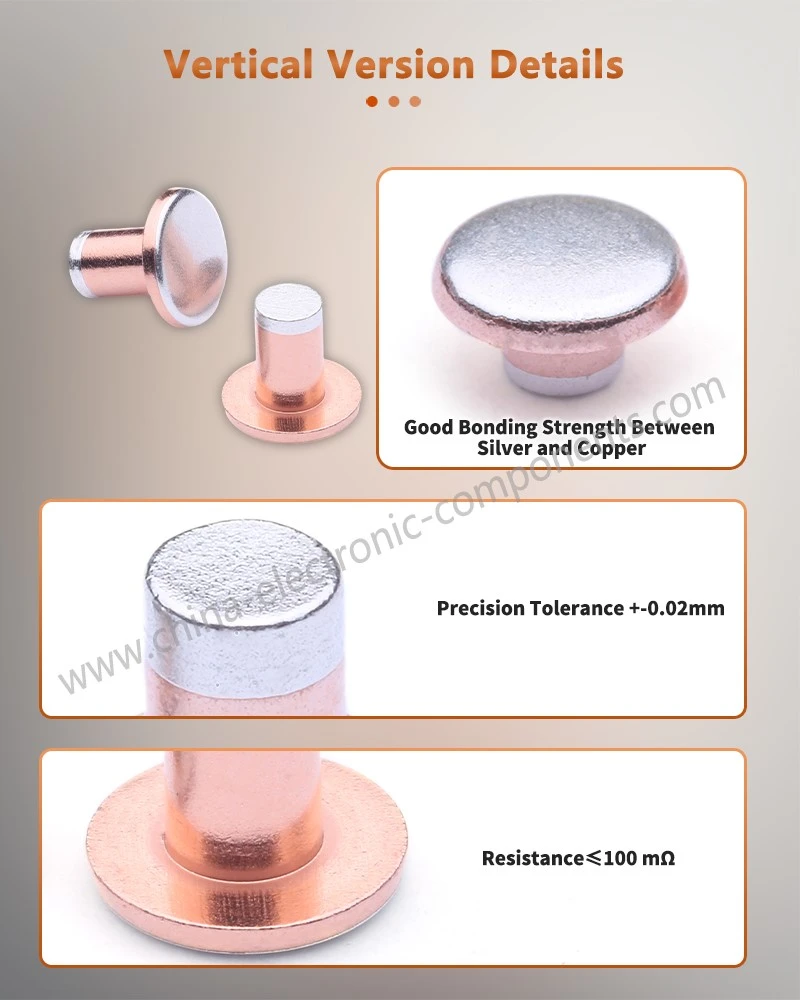

Punct de contact cu argint trimetal pentru prezentarea detaliilor comutatorului: Inginerie-Meșteșuguri de calitate reflectată în detalii
Vedere microscopică a capetelor capului și tijei
Sub un microscop metalografic, stratul de aliaj de argint de la cap dezvăluie o structură densă, ne-poroasă. Formează o legătură metalurgică netedă, continuă-fără incluziuni de oxid și uniformă în grosime-cu miezul central de cupru-lips de oxigen.
Finisarea suprafeței exterioare
Suprafața exterioară a tijei nitului este supusă tragerii și lustruirii cu precizie, rezultând o rugozitate extrem de scăzută; aceasta asigură o inserare lină în orificiul arcului de contact fără a genera resturi de cupru care ar putea contamina cavitatea internă a releului.
Teșire și tranziții de filet
O rază perfectă (unghiul R-) este utilizată acolo unde capul curbat se întâlnește cu tija cilindrice, eliminând concentrațiile de tensiuni și prevenind propagarea micro-fisurilor cauzate de arcul de-temperatura ridicată sau de șoc mecanic.
Scenarii cheie de aplicare și soluții industriale pentru nituri de contact Trimetal pentru electronice
Relee de control industrial
Plăci de control pentru linii automate de producție și relee pentru module de ieșire PLC.
Electronică auto și relee de putere
Relee de pornire și comutare auto; comutatoare de transfer interne pentru încărcătoare de vehicule cu energie nouă.
Casa inteligentă și măsurarea puterii
Întrerupătoare de transfer-întrerupătoare pentru contoare inteligente; prize inteligente și termostate cu sarcină mare-.
Echipamente aerospațiale și de protecție a energiei electrice
Comutatoare de transfer de semnal de precizie pentru circuite care necesită comutare bidirecțională în limite stricte de dimensiune.
Întrebări frecvente
Performanța contactelor electrice compozite cu argint Trimetal pentru releu scade semnificativ în comparație cu contactele din argint solid?
-
Cu condiția ca grosimea stratului de argint și lipirea interfacială să fie controlate corespunzător, suprafața critică de contact rămâne compusă din aliaj de argint; astfel, performanța contactului electric îndeplinește cerințele de comutare ale majorității releelor industriale, reducând în același timp semnificativ consumul de argint.
Cum se asigură că stratul de argint nu se desprinde sau nu se dezlipește în timpul niturii sau al operațiunii{0}}de lungă durată?
-
Un proces specializat de compozit realizează o legătură puternică între interfețele de argint și cupru. În plus, deformarea și stresul sunt strict controlate în timpul formării, iar inspecțiile din fabrică asigură integritatea stratului de argint.
Pentru ce aplicații de releu sunt potrivite în primul rând aceste produse?
-
Acestea sunt deosebit de potrivite-pentru aplicațiile cu contacte mobile care necesită comutare bidirecțională-cum ar fi releele de comutare a controlului industrial și componentele de control al comutației-, deoarece designul stratului argintiu dublu-se aliniază perfect cu cerințele de contact bidirecțional.
Este acceptată personalizarea grosimii stratului de argint sau a compoziției aliajului?
-
Da; în limitele capacităților noastre de producție, putem realiza ajustări ale grosimii stratului de argint și compoziției aliajului în funcție de cerințele clienților privind durata de viață electrică, rezistența la contact și costul.
De ce există puțini producători autohtoni capabili să producă stabil contacte tri{-metalice compozite de înaltă{0}}calitate?
-
Principalele provocări constau în controlul rezistenței de aderență la interfața cu argint-cupru și păstrarea integrității stratului de argint în timpul formării. Fereastra de proces este îngustă, iar cerințele sunt stricte, necesitând expertiză tehnică pe termen lung-și capabilități robuste de control al procesului.
contactaţi-ne
Dacă dezvoltați relee, contactori sau componente de control electric, vă putem oferi profesioniștiContacte electrice metalice triple metalice compozitesoluții adaptate designului dumneavoastră structural și cerințelor de performanță, valorificând procesele noastre de producție dovedite și capabilitățile de asistență inginerească pentru a ajuta la îmbunătățirea fiabilității produsului dumneavoastră.
